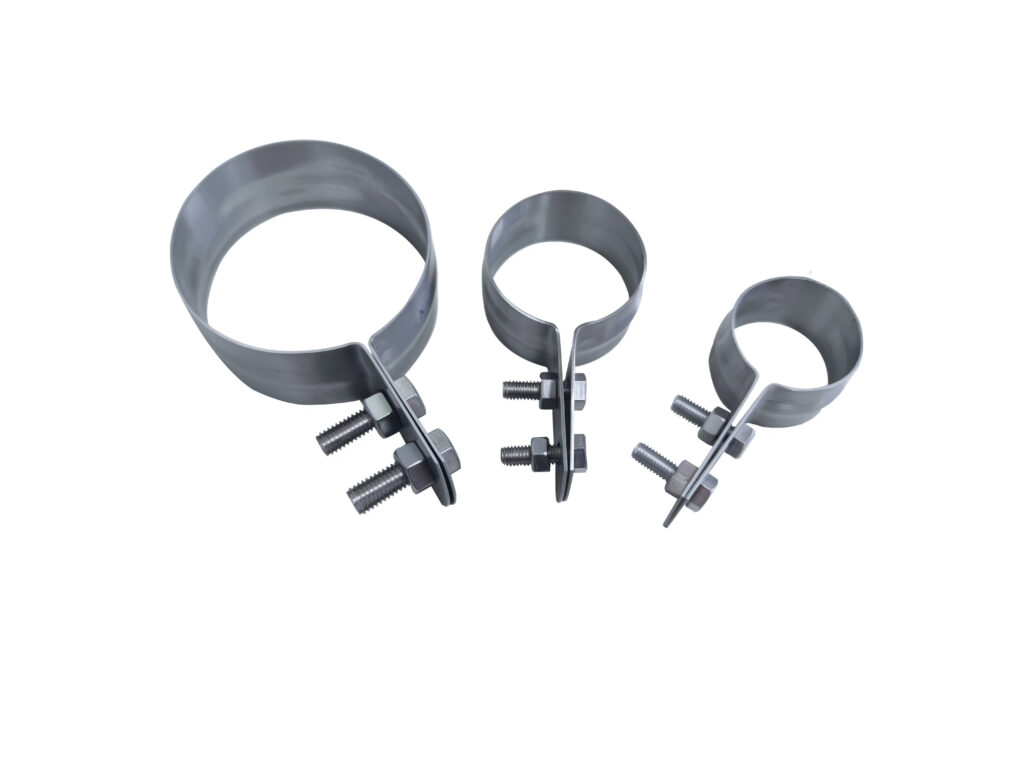

VP用立バンド

▼ユニクロメッキ製図面をダウンロード

品番	管径称	外径 a	t × w	b	P	締付ボルト	入数
VPDL 13A	13A	18	0.8*25	45	20	M6*20	260
VPDL 16A	16A	22					260
VPDL 20A	20A	26					200
VPDL 25A	25A	32					200
VPDL 30A	30A	38					200
VPDL 40A	40A	48					160
VPDL 50A	50A	60					90
VPDL 65A	65A	76	0.8*32			M8*20	80
VPDL 75A	75A	89	0.8*32				60
VPDL 100A	100A	114	1.0*32				40

ステンレス SUS304製

品番	管径称	外径 a	t × w	b	P	締付ボルト	入数
S-VPDL 13A	13A	18	0.8*25	45	20	M6*20	260
S-VPDL 16A	16A	22					260
S-VPDL 20A	20A	26					200
S-VPDL 25A	25A	32					200
S-VPDL 30A	30A	38					200
S-VPDL 40A	40A	48					160
S-VPDL 50A	50A	60					90
S-VPDL 65A	65A	76	0.8*32			M8*20	80
S-VPDL 75A	75A	89	0.8*32				60
S-VPDL 100A	100A	114	1.0*32				40
