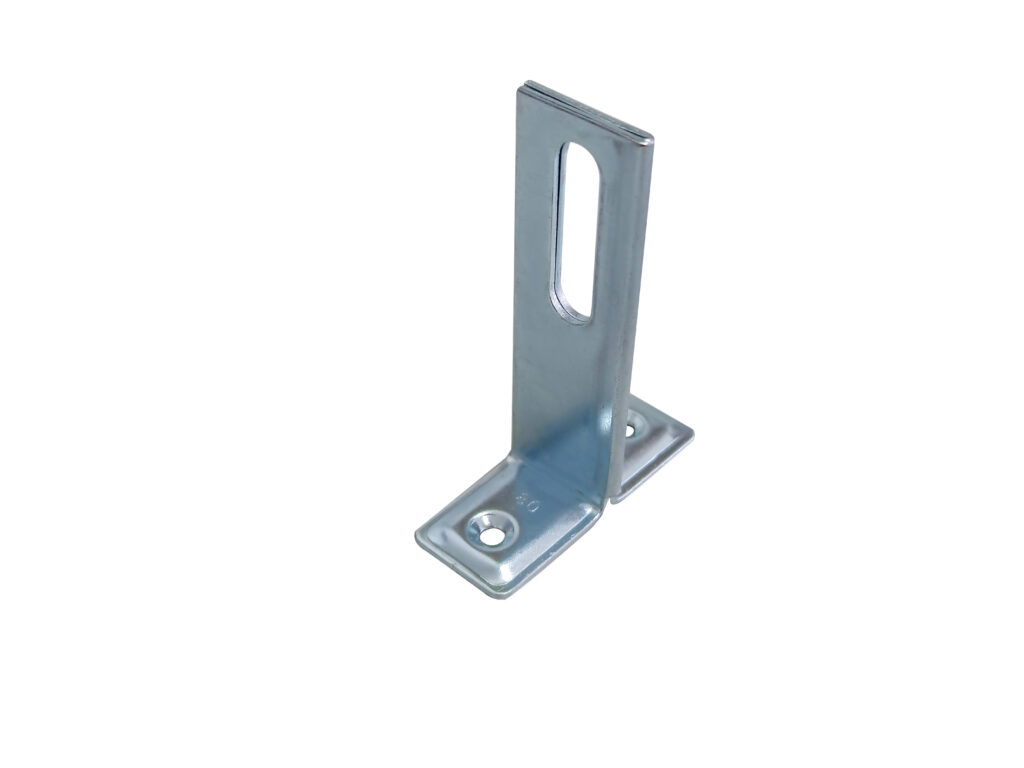

T字足一つ穴

▼ユニクロメッキ製図面をダウンロード

管称径　　　 A	фD	W 5/16			W 3/8			W 1/2			W 5/8
		P	H	C	P	H	C	P	H	C	P	H	C
15A	21.7				34	96	50
20A	27.2				40	101	66
25A	34.0				46	109	66
32A	42.7				56	118	66
40A	48.6				62	124	66
50A	60.5				74	135	66
65A	76.3				88	157	66
80A	89.1				101	167	66
100A	114.3				126	195	66
125A	139.8				152	225	65	154	225	65
150A	165.2				180	250	65	182	250	65
200A	216.3							232	302	65

ステンレス SUS304製

品番	規格	H	W	T	穴 [фA×B]	A	P	入数
S-TP 30 -Ⅰ	25×30	30	25	1.5	9×16	60	40	500
S-TP 40 -Ⅰ	25×40	40			9×16			500
S-TP 50 -Ⅰ	25×50	50			10.5×35			350
S-TP 60 -Ⅰ	25×60	60						300
S-TP 70 -Ⅰ	25×70	70						250
S-TP 80 -Ⅰ	25×80	80						250
S-TP100 -Ⅰ	25×100	100						180
S-TP120 -Ⅰ	25×120	120						150
S-TP150 -Ⅰ	25×150	150						150
S-TP200 -Ⅰ	25×200	200						100

S-TP(32幅)60-Ⅰ	32×60	60	32	1.5	11×43	70	50	200
S-TP(32幅)80-Ⅰ	32×80	80						180
S-TP(32幅)100-Ⅰ	32×100	100						130
S-TP(32幅)120-Ⅰ	32×120	120						100
S-TP(32幅)150-Ⅰ	32×150	150						100
S-TP(32幅)200-Ⅰ	32×200	200						80
