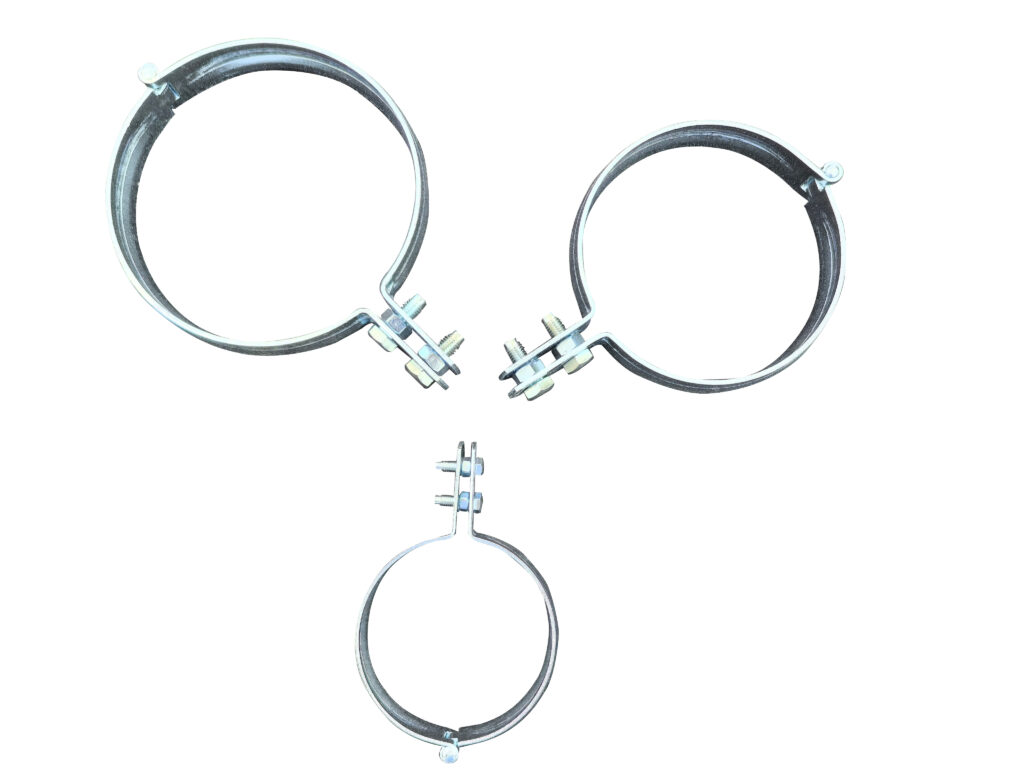

SGP用蝶番式立バンド

▼ユニクロメッキ製図面をダウンロード

品番	管径称	外径 a	t × w	b	P	締付ボルト	入数
SGPDH 15A	15A	21.7	1.8*25	45	20	M6*20	180
SGPDH 20A	20A	27.2					160
SGPDH 25A	25A	34.0					160
SGPDH 32A	32A	42.7					140
SGPDH 40A	40A	48.6					120
SGPDH 50A	50A	60.5					100
SGPDH 65A	65A	76.3	2.3*25	50			90
SGPDH 80A	80A	89.1					80
SGPDH 100A	100A	114.3					70
SGPDH 125A	125A	139.8	3.2*32	64	27	M10*30	25
SGPDH 150A	150A	165.2	3.2*32				20
SGPDH 200A	200A	216.3	4.5*32				20
SGPDH 250A	250A	267.4	4.5*38	78	35	M12*35	10

ステンレス SUS304製

品番	管径称	外径 a	t × w	b	P	締付ボルト	入数
S-SGPDH 15A	15A	21.7	2.0*25	45	20	M6*20	180
S-SGPDH 20A	20A	27.2					160
S-SGPDH 25A	25A	34					160
S-SGPDH 32A	32A	42.7					140
S-SGPDH 40A	40A	48.6					120
S-SGPDH 50A	50A	60.5					100
S-SGPDH 65A	65A	76.3					90
S-SGPDH 80A	80A	89.1					80
S-SGPDH 100A	100A	114.3					70
S-SGPDH 125A	125A	139.8	3.0*32	60	25	M10*30	25
S-SGPDH 150A	150A	165.2					20
S-SGPDH 200A	200A	216.3					20
