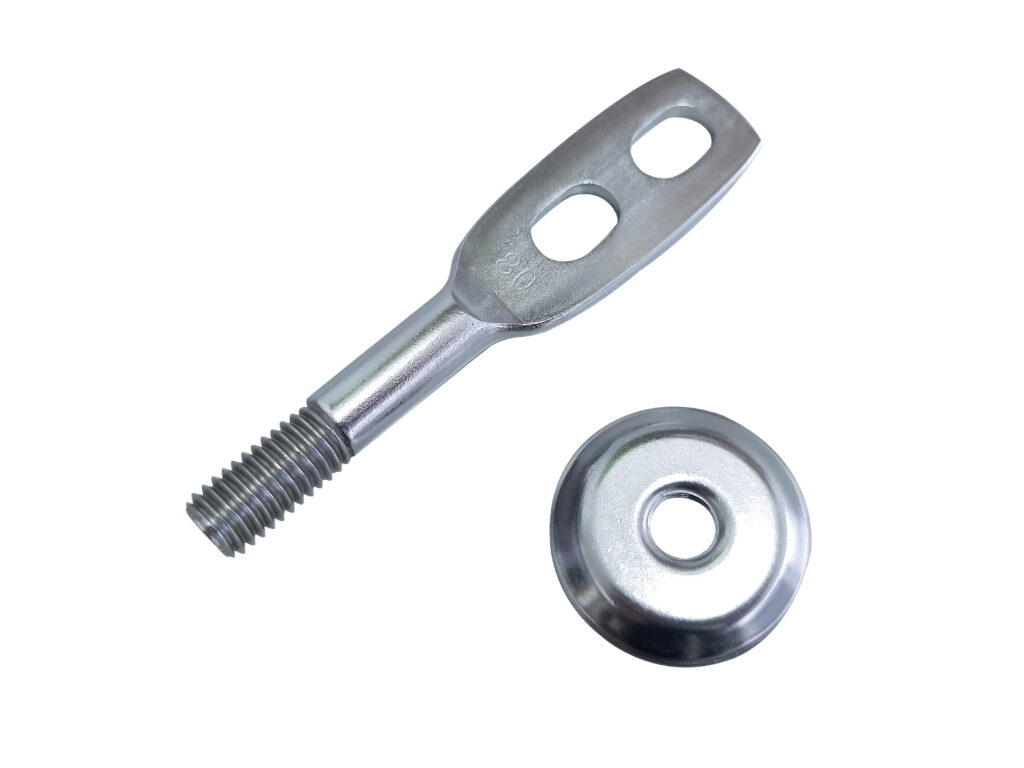

ターボ羽子板ボルト
▼ユニクロメッキ製
図面をダウンロード
| 品番 | 規格 | H | W | T | 穴 [фA×B] | d | P | фD | 入数 |
|---|---|---|---|---|---|---|---|---|---|
| THB 50 | 50 | 100 | 17 | 3.0 | 8.5×12 | w3/8 | 20 | 38 | 400 |
| THB 65 | 65 | 115 | 400 | ||||||
| THB 75 | 75 | 125 | 350 | ||||||
| THB 100 | 100 | 150 | 300 | ||||||
| THB 125 | 125 | 175 | 250 | ||||||
| THB 150 | 150 | 200 | 200 | ||||||
| THB 200 | 200 | 250 | 150 | ||||||
| THB 250 | 250 | 300 | 120 | ||||||
| THB 300 | 300 | 350 | 100 |
ステンレス SUS304製
| 品番 | 規格 | H | W | T | 穴 [фA×B] | d | P | фD | 入数 |
|---|---|---|---|---|---|---|---|---|---|
| S-THB 50 | 50 | 100 | 17 | 3.0 | 8.5×12 | w3/8 | 20 | 38 | 400 |
| S-THB 65 | 65 | 115 | 400 | ||||||
| S-THB 75 | 75 | 125 | 350 | ||||||
| S-THB 100 | 100 | 150 | 300 | ||||||
| S-THB 125 | 125 | 175 | 250 | ||||||
| S-THB 150 | 150 | 200 | 200 | ||||||
| S-THB 200 | 200 | 250 | 150 | ||||||
| S-THB 250 | 250 | 300 | 120 | ||||||
| S-THB 300 | 300 | 350 | 100 |
https://bestgn.jp/wp-content/uploads/2025/03/ターボ羽子板ボルト.pdf
