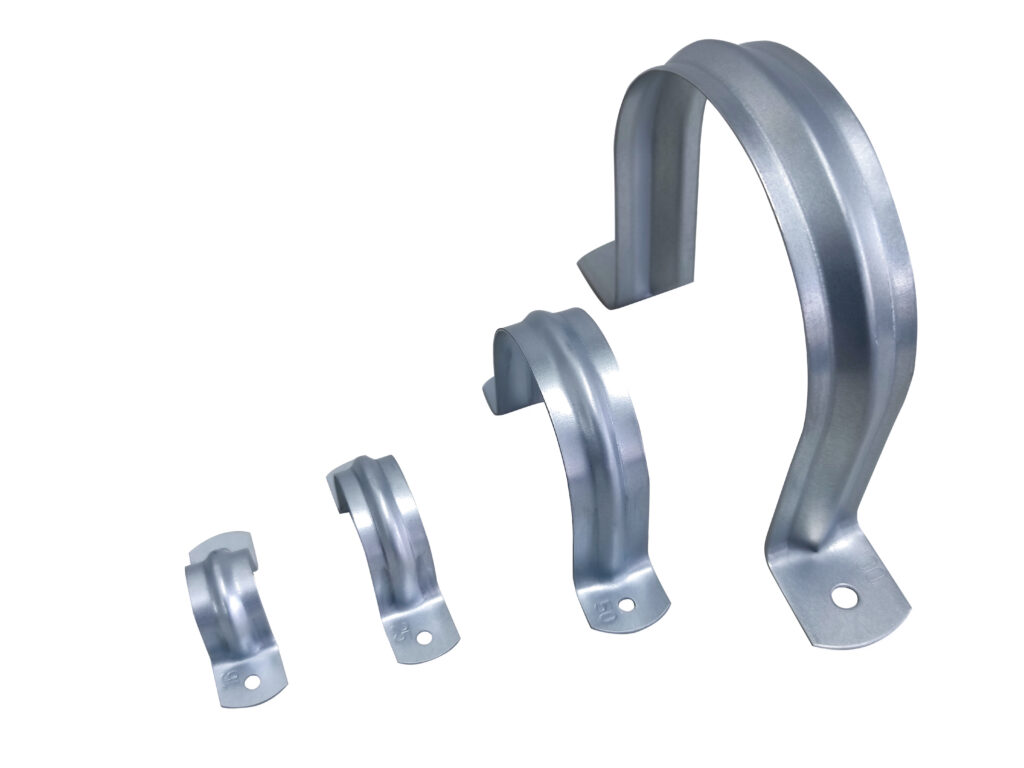

サドルバンドVP管用
▼ステンレス SUS304製
図面をダウンロード
| 品番 | 呼び径A | 適合管外径 фD | t × w | Ｐ | Фa | 入数(小箱/大箱） | |
|---|---|---|---|---|---|---|---|
| SSB-VP 13 | 13A | 18 | 0.6*20 | 40 | 4.5 | 100/1000 | |
| SSB-VP 16 | 16A | 22 | 44 | 100/1000 | |||
| SSB-VP 20 | 20A | 26 | 48 | 100/800 | |||
| SSB-VP 25 | 25A | 32 | 54 | 100/500 | |||
| SSB-VP 32 | 32A | 38 | 60 | 100/500 |
溶融亜鉛メッキ鋼板板製
| 品番 | 呼び径A | 適合管外径 фD | t × w | Ｐ | Фa | 入数(小箱/大箱） | |
|---|---|---|---|---|---|---|---|
| SB-VP 13 | 13A | 18 | 0.6*20 | 40 | 4.5 | 100/1000 | |
| SB-VP 16 | 16A | 22 | 44 | 100/1000 | |||
| SB-VP 20 | 20A | 26 | 48 | 100/800 | |||
| SB-VP 25 | 25A | 32 | 54 | 100/500 | |||
| SB-VP 32 | 32A | 38 | 60 | 100/500 |
https://bestgn.jp/wp-content/uploads/2025/03/サドルバンドVP管用.pdf
