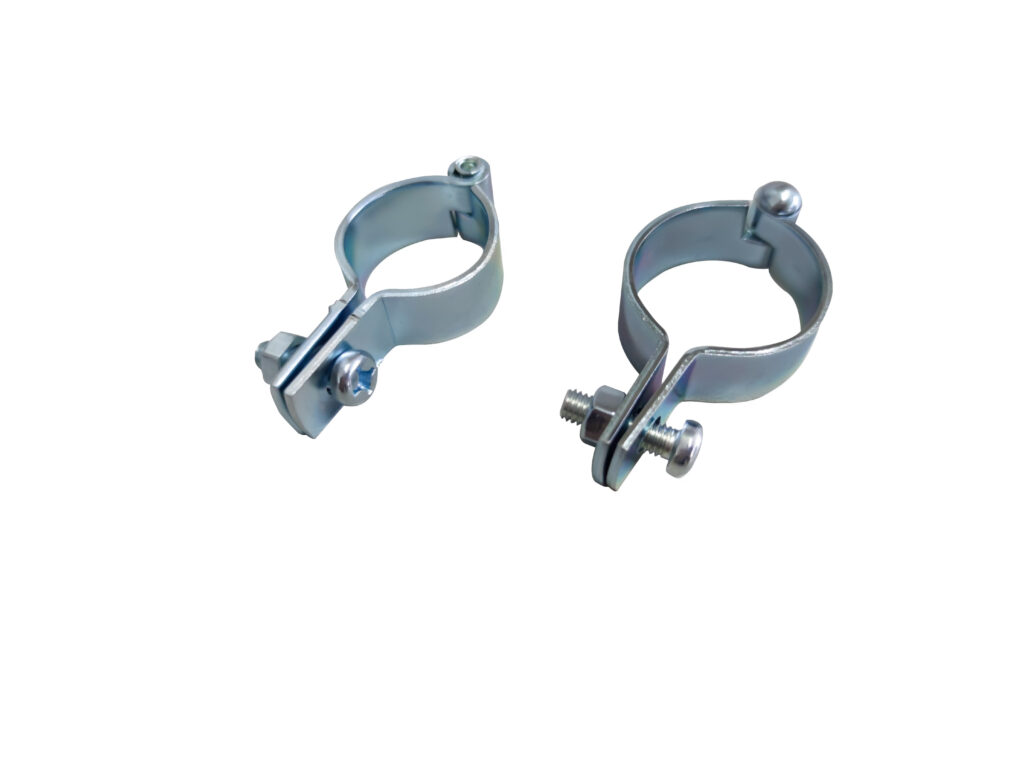

ガスバン ド SGP用 & 被覆鋼管用
▼ガスバン ド SGP用 ユニクロメッキ製
図面をダウンロード
| 品番 | 呼び径 A | 適合管外径 A | t × w | 締付ボルト | 入数 |
|---|---|---|---|---|---|
| GB-SGP 15 | 15A | 21.7 | 2.0*15 | 1/4*20 | 200 |
| GB-SGP 20 | 20A | 27.2 | 200 | ||
| GB-SGP 25 | 25A | 34.0 | 200 | ||
| GB-SGP 32 | 32A | 42.7 | 2.0*20 | 200 | |
| GB-SGP 40 | 40A | 48.6 | 200 | ||
| GB-SGP 50 | 50A | 60.5 | 3.2*20 | 5/16*25 | 200 |
| GB-SGP 65 | 65A | 76.3 | 2.6*25 | 3/8*32 | 150 |
| GB-SGP 80 | 80A | 89.1 | 150 | ||
| GB-SGP 100 | 100A | 114.3 | 150 |
ガスバン ド 被覆鋼管用ユニクロメッキ製
| 品番 | 呼び径 A | 適合管外径 A | t × w | 締付ボルト | 入数 |
|---|---|---|---|---|---|
| GB-PC 15 | 15A | 25.7 | 2.0*15 | 1/4*20 | 150 |
| GB-PC 20 | 20A | 31.2 | 150 | ||
| GB-PC 25 | 25A | 37.6 | 150 | ||
| GB-PC 32 | 32A | 46.3 | 2.3*25 | 5/16*25 | 150 |
| GB-PC 40 | 40A | 52.2 | 150 | ||
| GB-PC 50 | 50A | 64.1 | 150 | ||
| GB-PC 65 | 65A | 79.9 | 100 | ||
| GB-PC 80 | 80A | 92.7 | 100 | ||
| GB-PC 100 | 100A | 118.3 | 100 |
